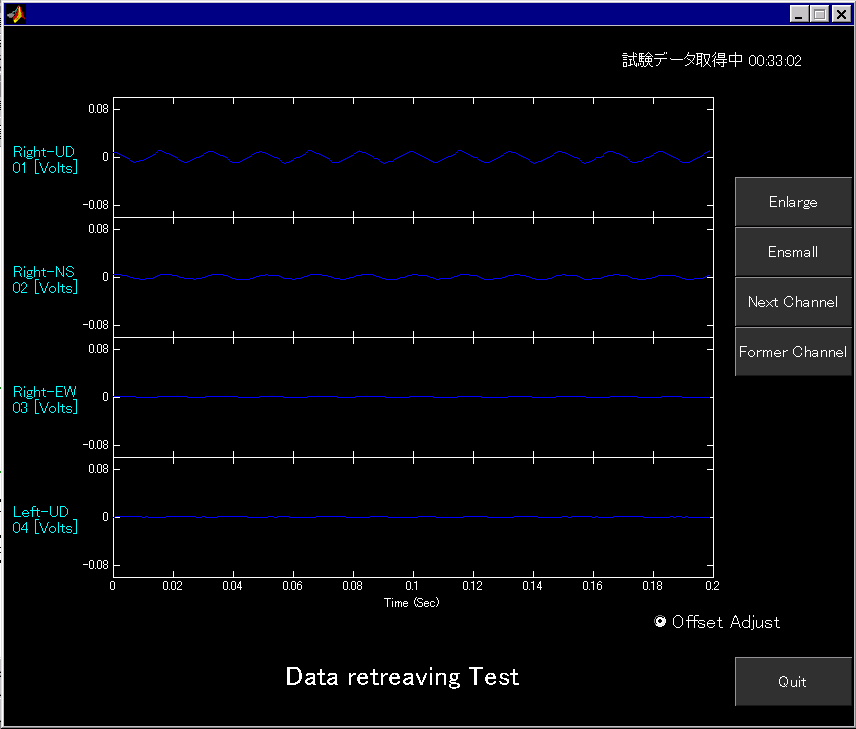

Previewの画面

ScheduleAssistで「Preview」ボタンを押すと…
このグラフはChAssistで適当な設定がなされていれば工学単位で描かれる．
つまり「入力電圧/センサー感度」である．

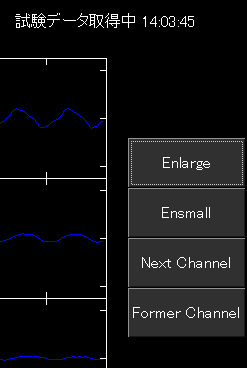

◆右上のプッシュボタン部分を拡大すると…

時計表示は「試験データ取得中」になっている．
「Enlarge」,「Ensmall」ボタンで波形表示が拡大，縮小する．
「Next Channel」,「Former Channel」ボタンで表示チャンネルを変更する．

◆左の縦軸を拡大すると…

「Enlarge」,「Ensmall」ボタンで軸を拡大，縮小し，ノイズレベルより半〜一桁大きい程度の値を「Cutoff Amplitude」として採用するべし．
ここで，Right-UD，01，[Volts]はそれぞれチャンネル名，チャンネル番号(Hardware番号)，チャンネルの表示値の単位である．

※ボタン説明(上から)；
