AWAJI ARRAY 2003 実験デザイン

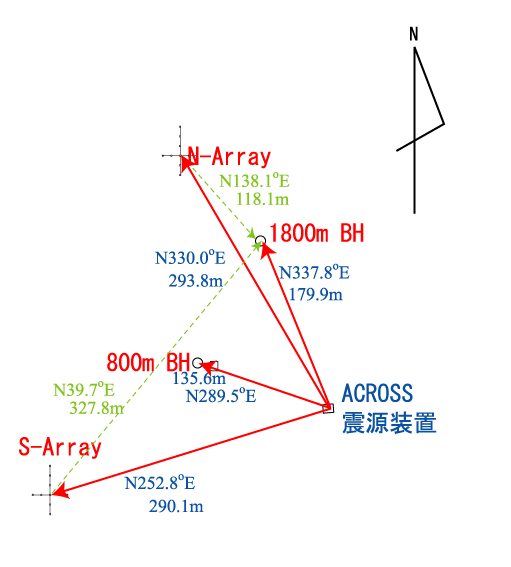

震源からN330.0°E方向，距離293.8m(基準点[Lat. N34°33.0438'，Lon. E134°56.7462'])にアレイN，
同じく，N252.8°E方向，距離290.1m(基準点[Lat. N34°32.8488'，Lon. E134°56.6892'])にアレイSを設置．
(但し，震源室の座標；Lon. 134°56.8494'，Lat. 34°32.9082', Alt. 80m)
注；ここでの座標系はWGS84を採用している．LS7000の座標値も同じ座標系を用いているようだ(autoで位置を決めた時，ハンディGPSでWGS表示の値とほぼ同じになる)．またこれらの座標は2003年4月2日，田所さん，奥田さん，見須さんによる測量で得られたものである．

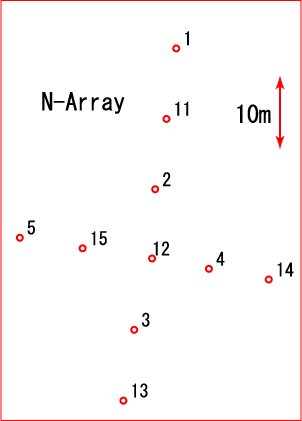

N系列アレイ(基準点[Lat. N34°33.0438'，Lon. E134°56.7462'])
地震計番号
基準点に対する
相対座標(x,y) [m]ロガー番号
Ch番号
N Array写真館
1番
11番
2番
12番
3番
13番
4番
14番
5番
15番
N Array全景
N Array全景
5→14番を見る
14→5番を見る
1→13番を見る
13→1番を見る
12→震源室方向を見る
おまけ1
おまけ2
おまけ3
1
(E4.40,N29.56)
11
EW=1,NS=2,UD=3
11
(E3.03,N19.63)
11
EW=4,NS=5,UD=6
2
(E1.44,N9.74)
12
EW=1,NS=2,UD=3
12
(E0.00,N0.00)
12
EW=4,NS=5,UD=6
3
(E-1.50,N-10.04)
13
EW=1,NS=2,UD=3
13
(E-3.03,N-19.99)
13
EW=4,NS=5,UD=6
4
(E8.99,N-1.46)
14
EW=1,NS=2,UD=3
14
(E17.42,N-2.96)
14
EW=4,NS=5,UD=6
5
(E-17.60,N2.92)
15
EW=1,NS=2,UD=3
15
(E-8.77,N1.43)
15
EW=4,NS=5,UD=6
S系列アレイ(基準点[Lat. N34°32.8488'，Lon. E134°56.6892'])地震計番号
基準点に対する
相対座標(x,y) [m]ロガー番号
Ch番号
S Array写真館
6番
16番
7番
17番
8番
18番
9番
19番
10番
20番
Sアレイ全景
Sアレイ全景
20→19を見る
19→20を見る
16→8を見る
8→16を見る
7→震源室方向を見る
おまけ
おまけ
おまけ
おまけ
16
(9.56,27.39)
16
EW=1,NS=2,UD=3
6
(7.00,17.87)
16
EW=4,NS=5,UD=6
17
(4.15,8.58)
17
EW=1,NS=2,UD=3
7
(0.0,0.0)
17
EW=4,NS=5,UD=6
18
(-1.92,-10.89)
18
EW=1,NS=2,UD=3
8
(-4.66,-20.73)
18
EW=4,NS=5,UD=6
9
(8.27,-2.82)
19
EW=1,NS=2,UD=3
19
(16.73,-5.63)
19
EW=4,NS=5,UD=6
10
(-8.69,2.21)
20
EW=1,NS=2,UD=3
20
(-17.46,4.73)
20
EW=4,NS=5,UD=6

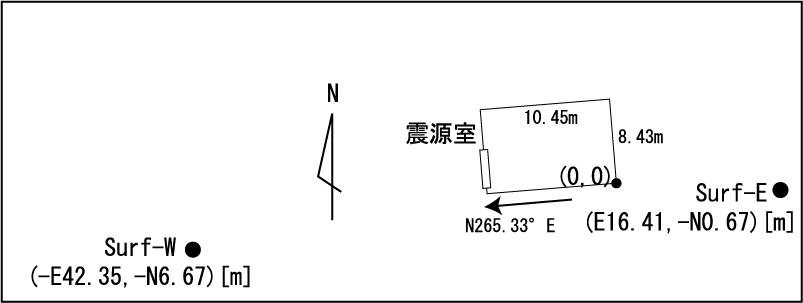

地震計；MarkRand4.5Hz
配置；震源室SE角からN92.3°E，距離16.4m．
配地図
サイト写真
地震計；MarkRand4.5Hz
配置；震源室SW角からN°81.0E，距離42.9m．
配地図(上と同じ)
サイト写真
震源室内
加速度計･速度計加速度計；リオンLS10-C
震源装置金属ケース上部に両面テープ(0.15mm厚)で固定；
最初は金属ケースの横に付けたが，脱落するため，上部に固定．
地震計番号 震源装置(座標x,y,z)[mm]
シャッター方向を-Y，鉛直上をZとする座標系でHFの地表面を基準とする．震源回転軸からの座標(x,y,z)[mm]
座標のとり方は地震計配置図参照．感度方向 1 (-2000,0,0) (-250,41,275) +Z 2 (-2000,0,0) (-250,-61,275) +Y 3 (-2000,0,0) (-250,-121,275) -X 4 (-2000,0,0) (250,94,275) +Z 5 (-2000,0,0) (250,45,275) +Y 6 (-2000,0,0) (250,35,275) +X 13 (0,0,0) (-250,127,275) +Z 14 (0,0,0) (-250,20,275) +Y 15 (0,0,0) (-250,-63,275) -X 16 (0,0,0) (250,57,275) +Z 17 (0,0,0) (250,0,275) +Y 18 (0,0,0) (250,-24,275) +X

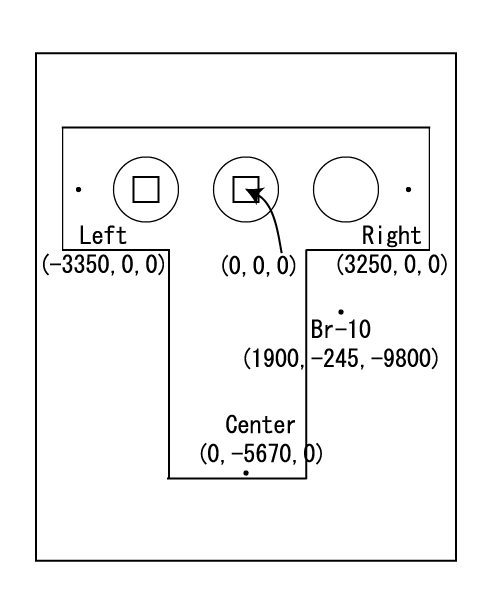

速度計；Lenertz4.5Hz
地震計名 座標(x,y,z)[mm]
上と同じHFの中心を原点とする座標系．感度方向 Left (-3350,0,0) +Z,+Y,+X Right (3250,0,0) +Z,+Y,+X Center (0,-5670,0) +Z,+Y,+X Br-10 (1900,-245,-9800) +Z,+Y,+X
地震計配地図
サイト写真
