Inpulse Response S

S-アレイ地震計走時波形
震源から近い順に並べました．インパルスレスポンス．作製はArraytravel.mで，地震計の座標はmisuarray.matファイルに記してある．

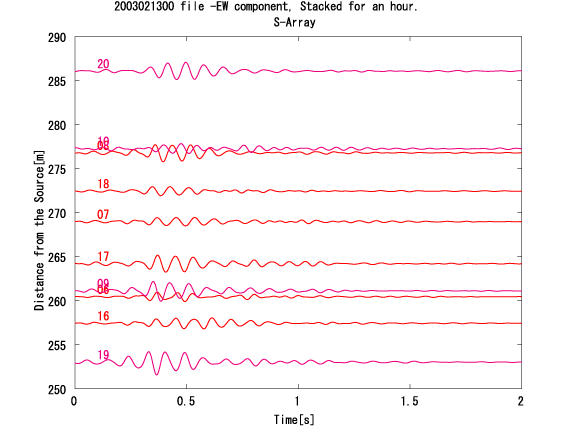

S-Array EW成分

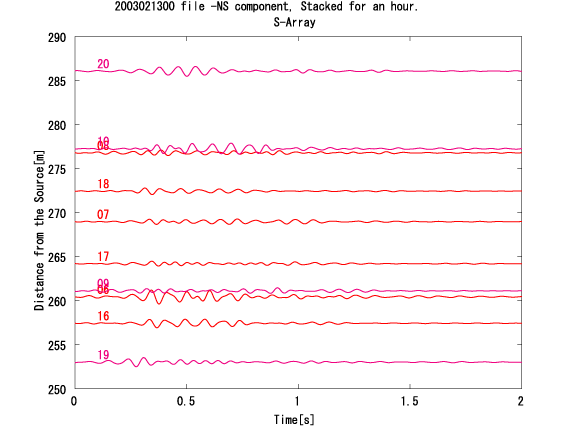

S-Array NS成分

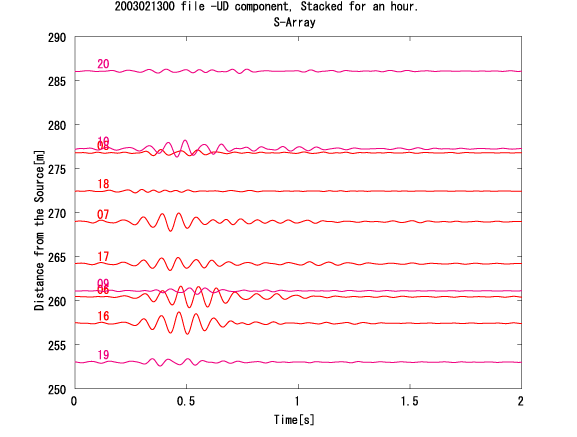

S-Array UD成分

コメント；

SアレイはNアレイに比べ，全体に波形の相関が悪い．
表面波についてはEW成分19，9，10，20(X系列)が，その他(Y系列)に対して位相が全体にずれている．これはアレイの軸がずれている可能性がまずある．
10と8は震源から等距離にあるにも関わらず，完全に逆位相である．これは地震計の極性が逆でないかどうか再チェックが必要か?
見須さんの解析に期待しましょう．
NS成分はさっぱりわからず．
UD成分については，Y系列は非常にきれいな相関がある(ただしその見かけ速度は非常に大きい)が，やはりX系列との間には相関がない．これも10と8が逆位相．アレイの座標を疑った方が良いかも知れない．
方針としては，P,S波に相当する部分のセンブランスをとってみる．これでセンブランス値が高くなければ，極性が間違っているのだろう．またこれでセンブランス値が高いスローネスが震源と異なる方向を向いていれば，アレイの座標が間違っていると言えるだろう．どちらもダメならsite effectで波形が悪いということか…?
