| 加振方向 − FIT2(横置きACROSS震源) |
 |
| 加振方向 − FIT1(縦置きACROSS震源) |
 |

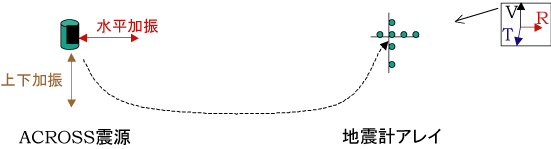

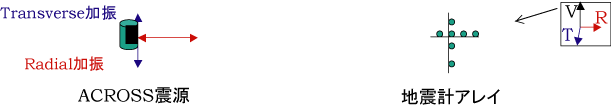

震源での加振 (概略図)
| 加振方向 − FIT2(横置きACROSS震源) |
|
| 加振方向 − FIT1(縦置きACROSS震源) |
|

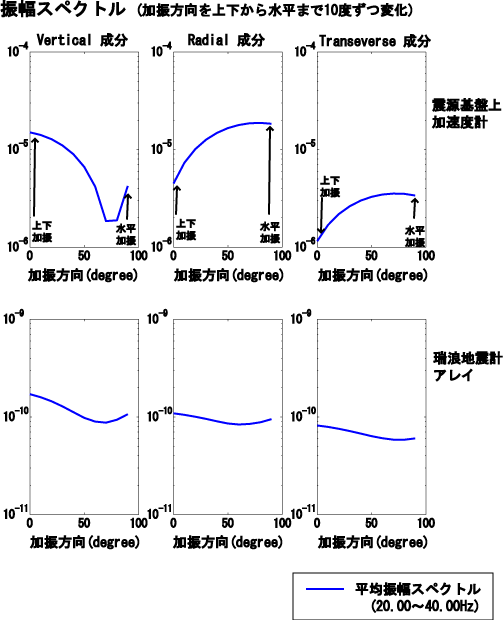

| 震源での加振方向の違いによる地震計アレイで観測される信号の違い ・FIT２ (20.00-40.00Hz) 上下加振，水平加振 − Vertical成分，Radial成分，Transverse成分 ・FIT１ (10.02-20.02Hz) Radial加振，Transverse加振 − Vertical成分，Radial成分，Transverse成分 |
伝達関数の解析例 -− 現在作成中…

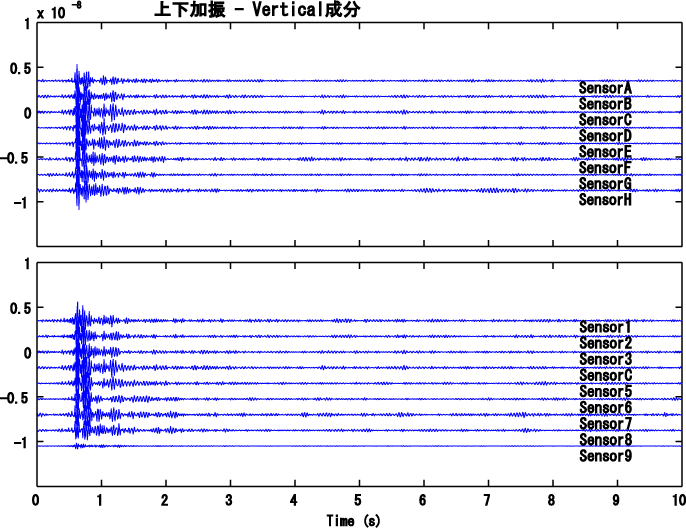

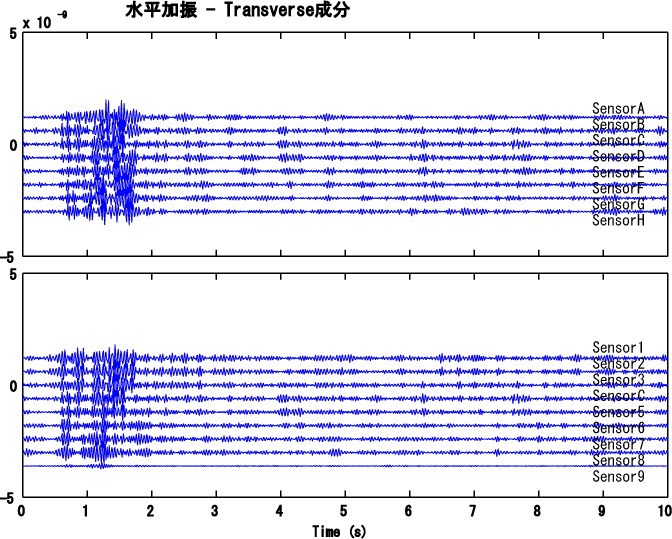

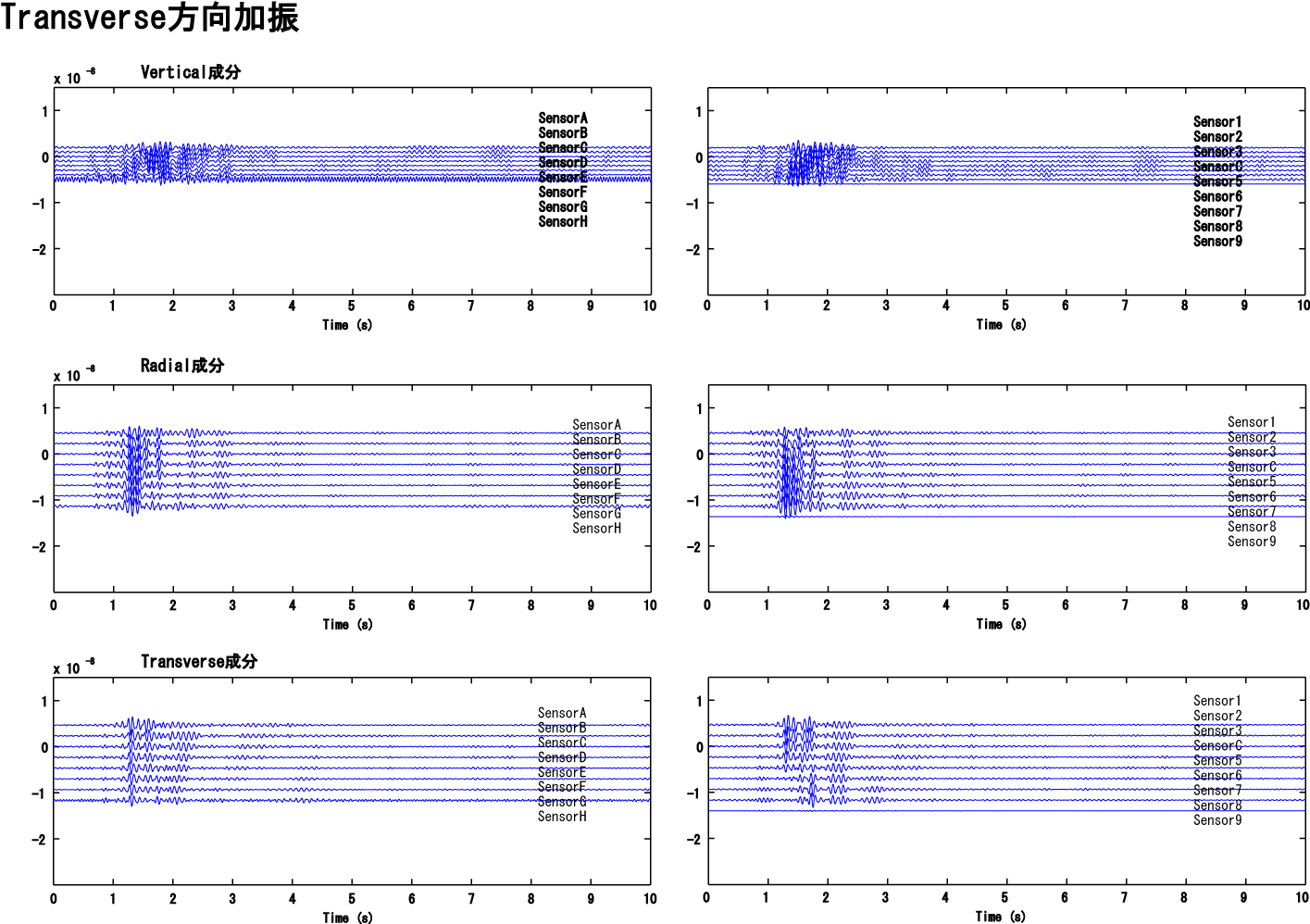

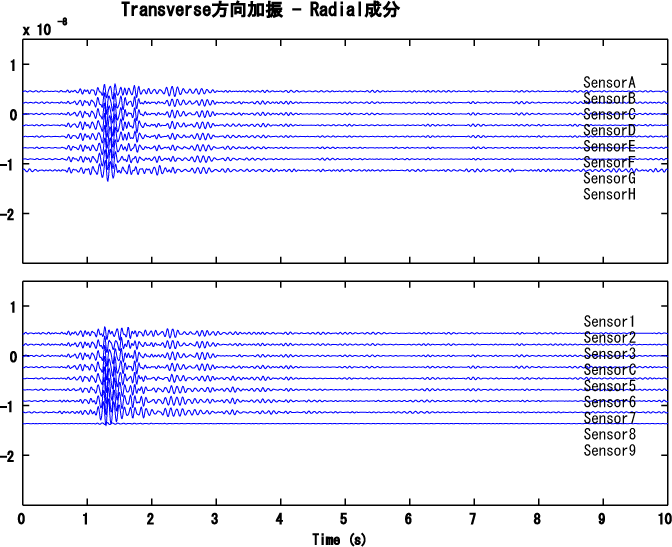

伝達関数 （アレイで記録された波形； 300時間スタック； [kine/N]）
上下加振 |
水平加振 |
Radial加振 |
Transverse加振 |
詳しい図は下にあります．ご覧下さい．
ボックス
| V，R，T成分 | Vertical成分 | Radial成分 | Transverse成分 | |
| Radial方向加振 | ||||
| Transverse方向加振 | ||||
| 上下加振 | ||||
| 水平加振 |
ハニング
| V，R，T成分 | Vertical成分 | Radial成分 | Transverse成分 | |
| Radial方向加振 | ||||
| Transverse方向加振 | ||||
| 上下加振 | ||||
| 水平加振 |
コサインテーパー
| V，R，T成分 | Vertical成分 | Radial成分 | Transverse成分 | |

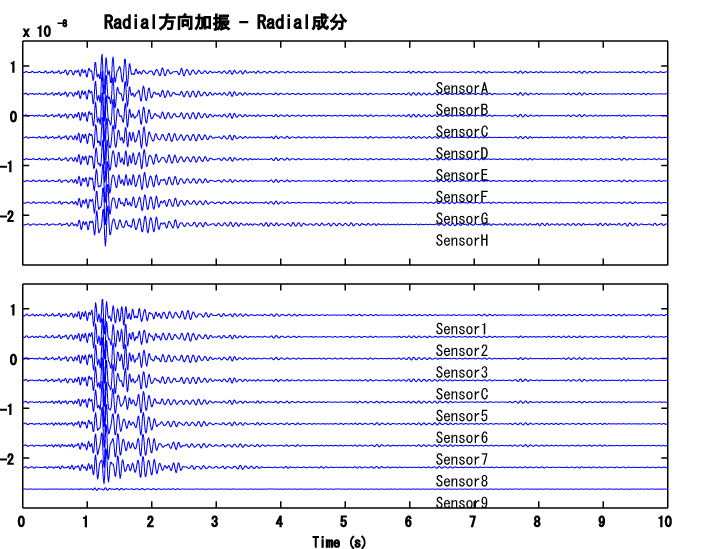

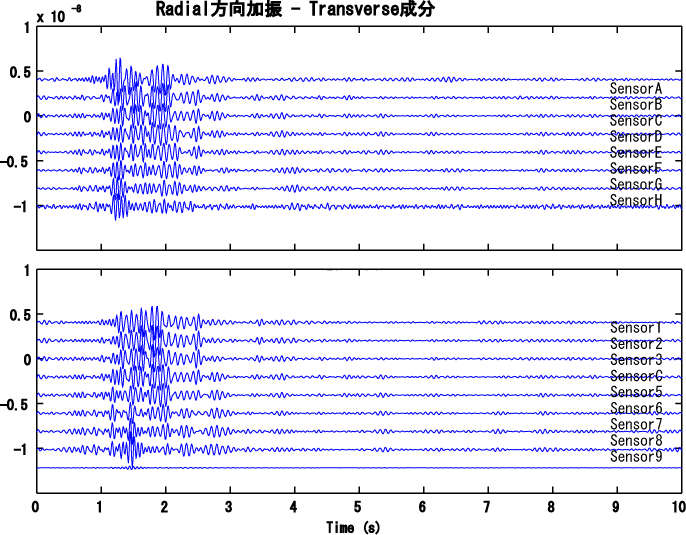

| Radial方向加振 | ○ | ● | ● | ● |

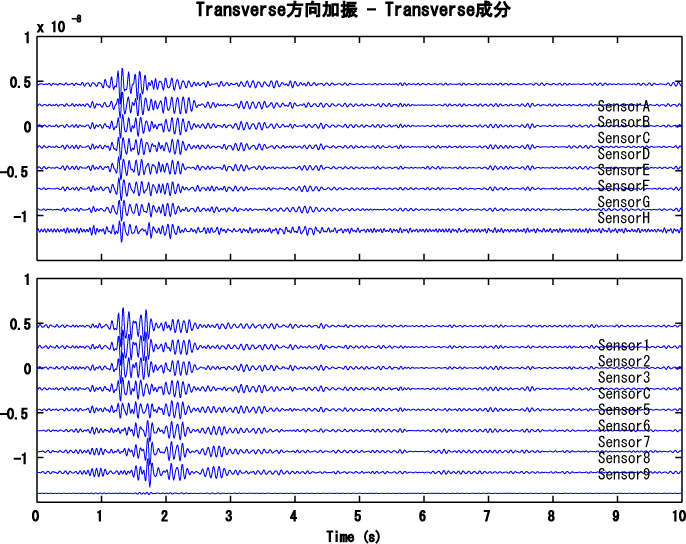

| Transverse方向加振 | ○ | ● | ● | ● |

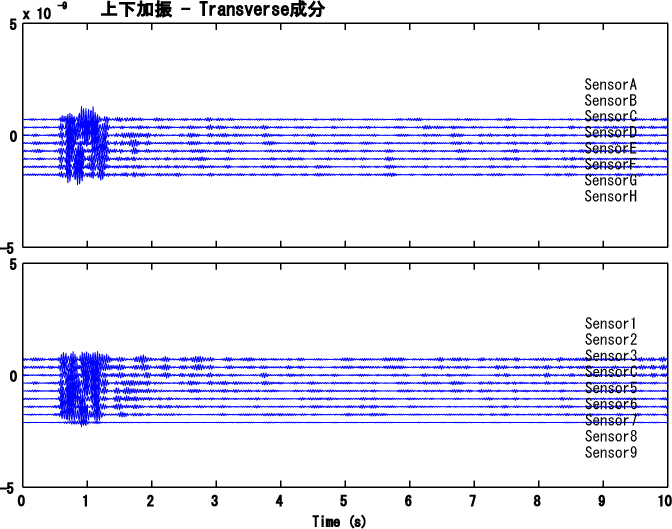

| 上下加振 | ○ | ● | ● | ● |

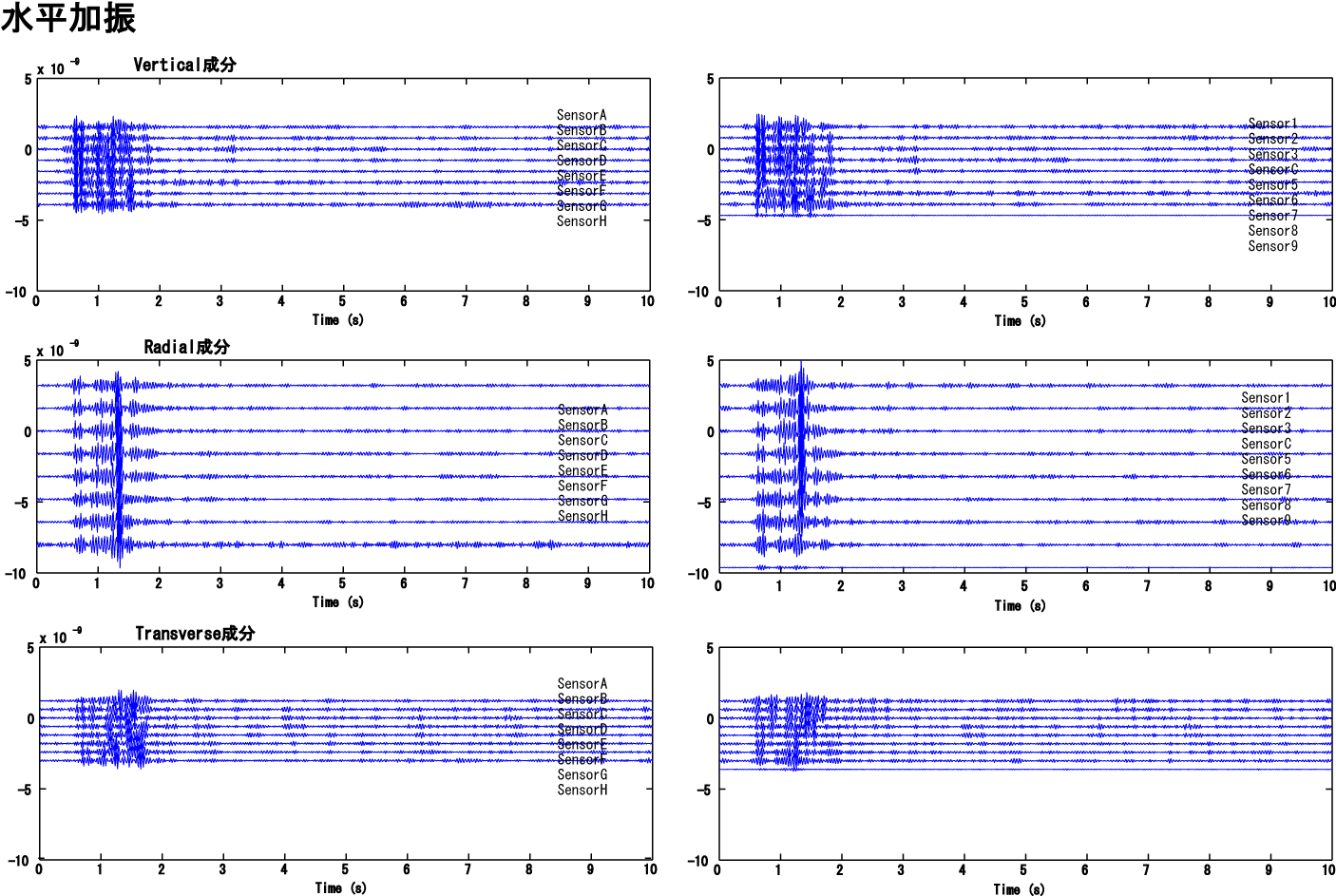

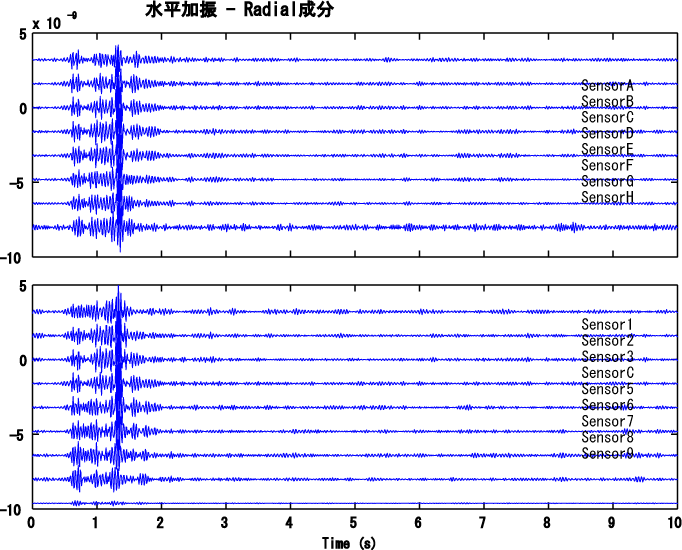

| 水平加振 | ○ | ● | ● | ● |

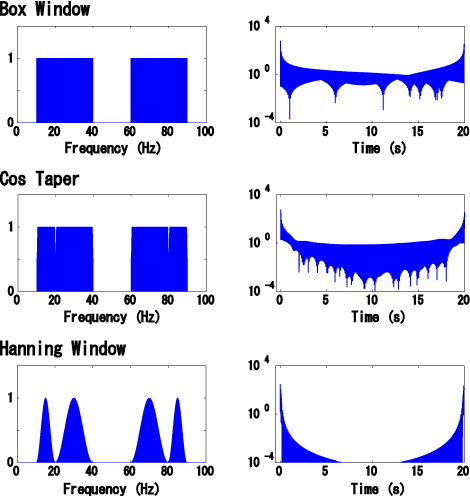

★ 窓関数の違い(ボックス，ハニング，コサインテーパー)による波形のスプリアス成分の違い．
信号付近，後続波付近

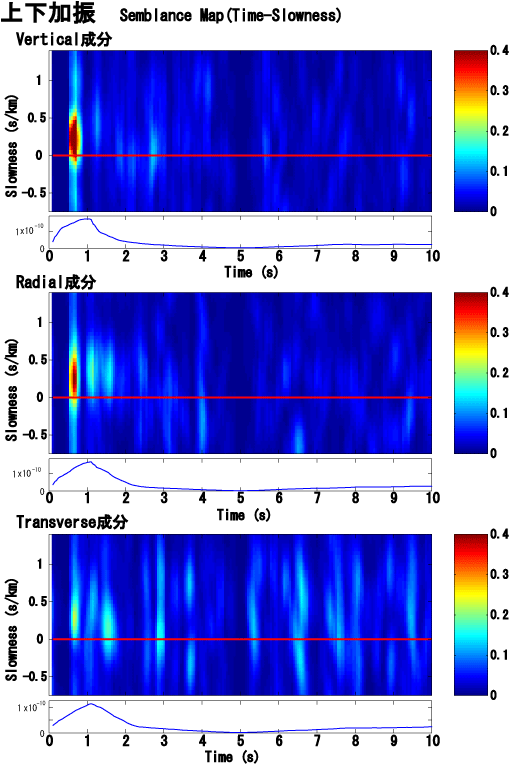

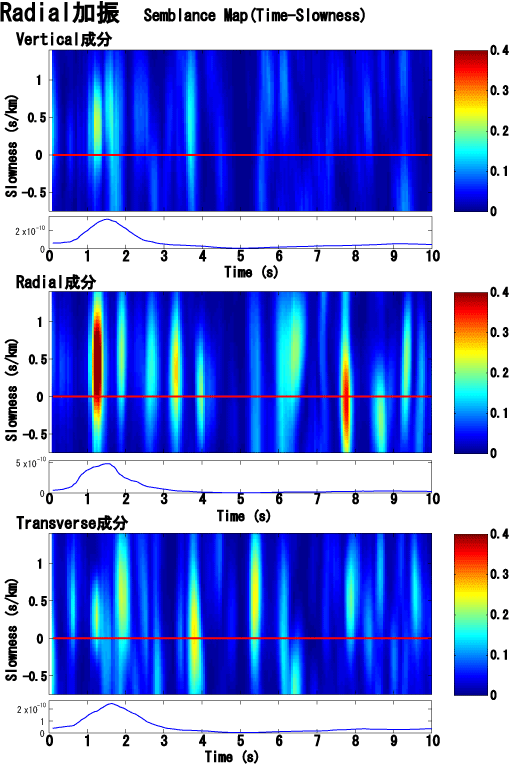

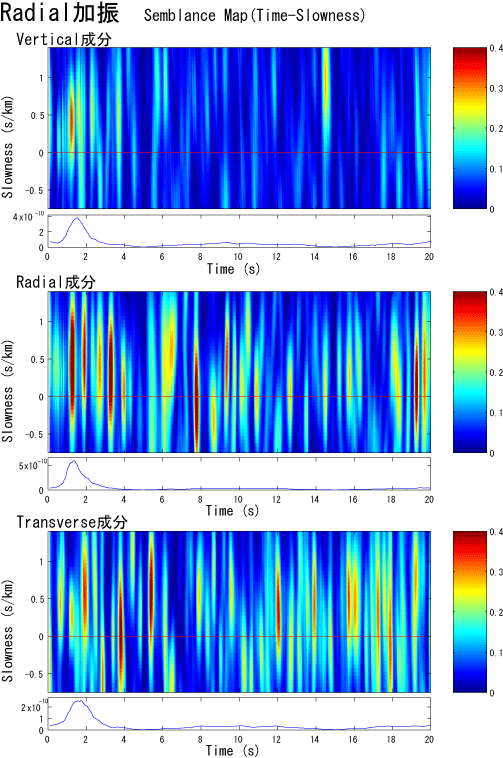

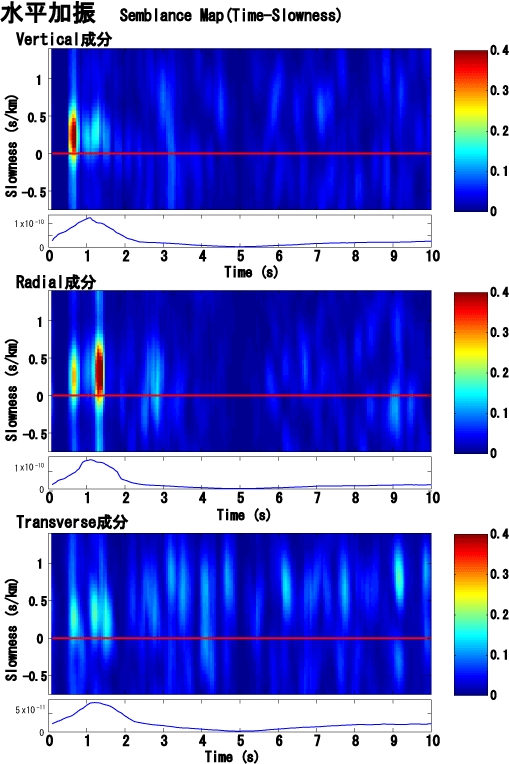

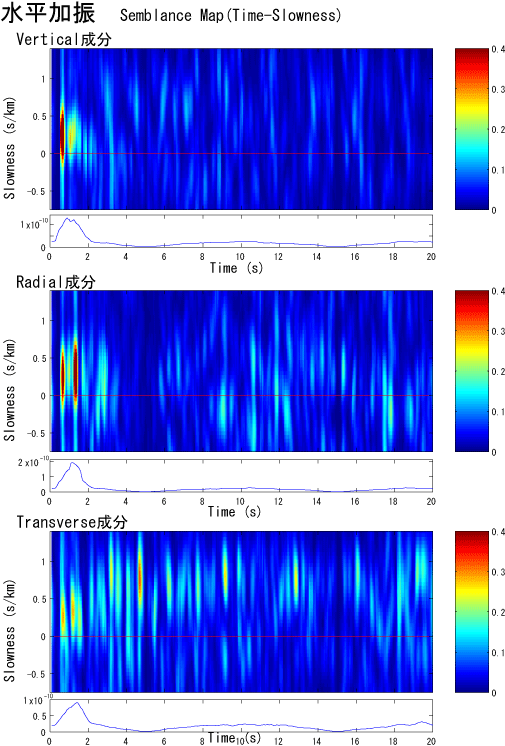

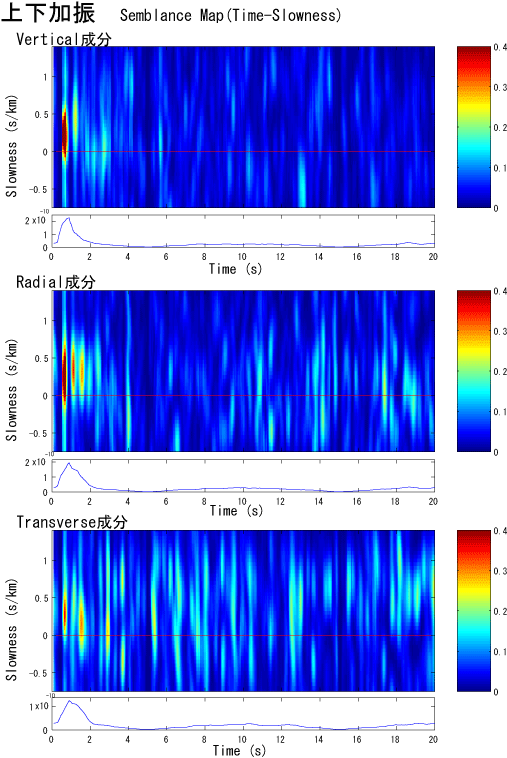

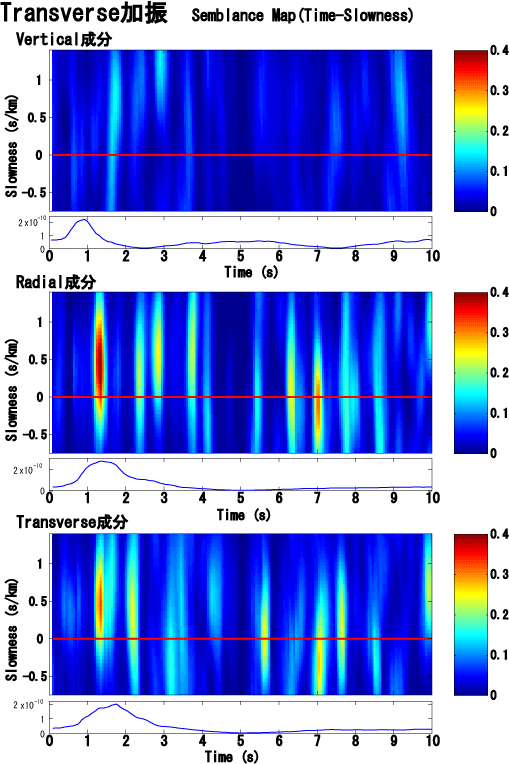

センブランス解析結果 （0.2秒のタイムウィンドウでセンブランスを計算． 周囲より振幅の大きな波を強調させるため0.6秒のウィンドウでノーマライズ． → 大振幅の信号前後では相関の良い波が見えない可能性がある．）
 |
 |
 |
 |
詳しい図は下にあります．ご覧下さい．
ボックス
| V，R，T成分 | |
| Radial方向加振 | |
| Transverse方向加振 | |
| 上下加振 | |
| 水平加振 |
ハニング
| V，R，T成分 | |
| Radial方向加振 | |
| Transverse方向加振 | |
| 上下加振 | |
| 水平加振 |
コサインテーパー
| V，R，T成分 | V，R，T成分(1秒ウィンドウ，0-10秒) | |
| Radial方向加振 | ○ | ○ |
| Transverse方向加振 | ○ | ○ |
| 上下加振 | ○ | ○ |
| 水平加振 | ○ | ○ |
