　　実験概要

これまで東濃鉱山内ACROSS震源から信号を送信する実験が４回行われています．送信パラメータの特徴については下の震源での送信パラメータに示します．

ここでは瑞浪地殻変動観測壕内の地震計アレイと東濃鉱山ACROSS震源との位置関係を示します．ACROSS震源から送信される信号の特徴を理解するため，アレイで観測された波形はVertical成分，Radial成分，Transverse成分に分解します．
またACROSS震源は1時間毎に回転方向を反転し，正転(時計回り)，逆転(反時計回り)を繰り返しています．この送信データから，瑞浪アレイに向かう方向の加振(Radial加振)，それと直交する方向の加振(Transverse加振)に対する瑞浪アレイでの受信記録が得られます．

下の配置図から，受信記録をVertical，Radial，Transverse成分に座標変換する際の回転角，送信される信号をRadial，Transverse加振に変換する際の回転角が分かります．

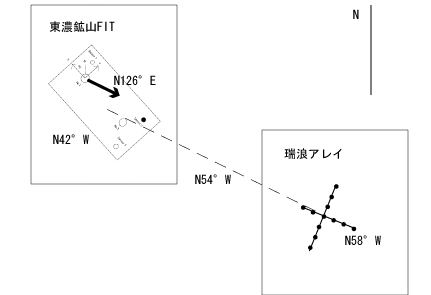

震源－観測点の配置図
