TSS_Stack操作手順

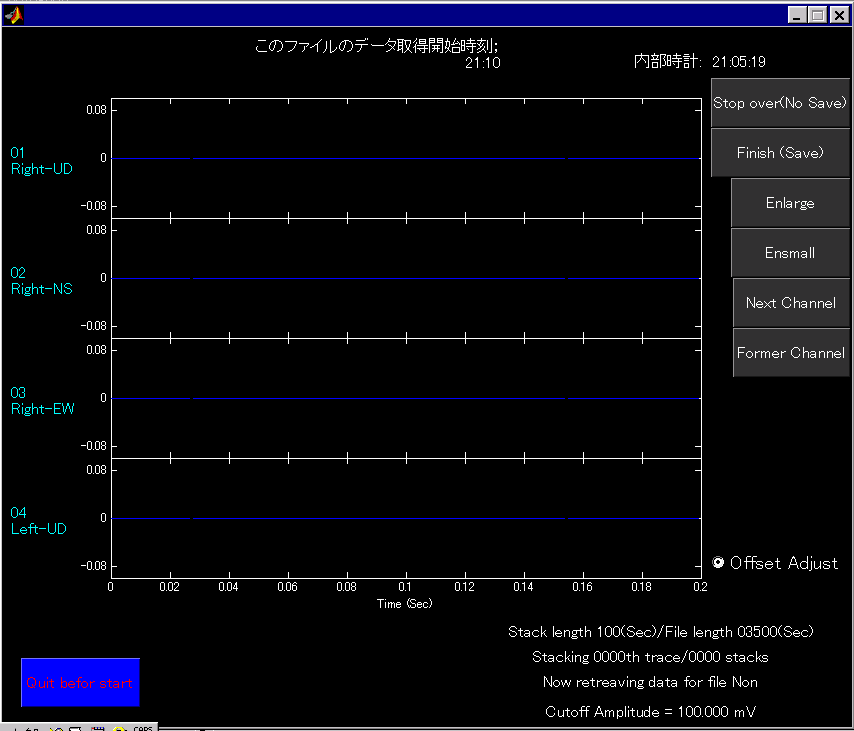

TSS_Stackを実行すると…

TSS_Stack画面 クリックすると実物大に．

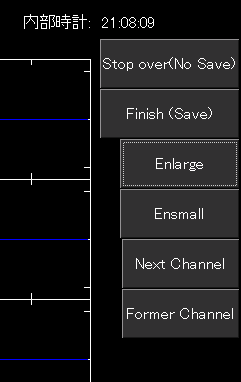

◆右上のプッシュボタン部分を拡大すると…
TSS_Stackボタン
スケジュール開始30秒前までは，「内部時計」表示で時間が進む．
「Enlarge」，「Ensmall」ボタンで波形表示が拡大，縮小する．
「Next Channel」「Former Channel」ボタンで表示チャンネルを変更する．

◆開始まで，1トレース分の時間か30秒(少ないほう)前以降になると…
TSS_Stack文字上1
「内部時計」表示が「トリガー待ち」になる．

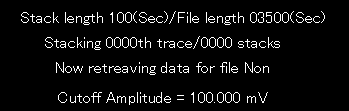

◆右下の文字表示を拡大すると…
TSS_Stack文字下1
スケジュール開始までは，「Stack length」と「Cutoff Amplitude」のみ正常に表示される．他のパラメターは初期状態．

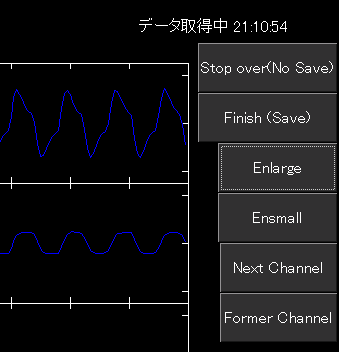

◆データ取得を開始すると…
TSS_Stack文字上2
「トリガー待ち」が「データ取得中」になる．
また，画面に波形が現れる(下)．もし動いているかどうか判らない時は，「Enlarge」ボタンを何度か押して拡大してみる．
TSS_Stack画面

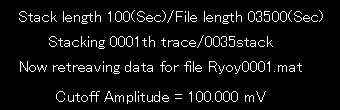

また，下の文字に「Stacking」でトレースの番号が，またその下に現在スタックしているファイルの名前が表示される．
TSS_Stack画面

※ボタン説明(上から)；

ボタン名

機能
Stop over(No Save) 現在スタックしているファイルをセーブせず，現在のトレースを終えたらデータ取得を終了する．
Finish(Save) 現在スタックしているファイルをセーブしてデータ取得を終了する．
Enlarge 波形拡大(x2)
Ensmall 波形縮小(x 1/2)
Next Channel 各ウィンドウの表示チャンネルを1つずつ後にずらす
Former Channel 各ウィンドウの表示チャンネルを1つずつ前にずらす
Offset Adjust(Radio Button) 波形のゼロオフセットを補正して表示してくれる．
Quit before start(左下，青) 「内部時計」の時にのみ有効なボタン，測定が始まると消える
