アレイ観測用機材
ソーラーシステム設定
ソーラーシステムはソーラーパネル，バッテリー，コントローラからなる．以下の点を考慮して選定した．
※太陽電池パネル；
消費電力 = ロガー 1.56W(0.13A 12V) + Amp 0.36W(0.03A 12V) = 1.92W
->1週間で考えると322.6W･h． これを賄える太陽電池の発電量は，週の総日照時間21hとして(雨の日も併せて)，
322.6Whx1.25(バッテリー損失)/21=19.2W
よって12V，24Wの太陽電池パネルを採用．
すると1日(日照3時間)あたり14Whの貯金ができる．昭和シェル　ＧＴ２３４

※バッテリー；
何時間連続の降雨があるかで決まる．最長4日として，その間の消費電力は184.3Wh．
これを補えれば良い．電圧は12Vなので，
電流容量 = 184.3Wh/12V = 15.4Ah
ただしこの後バッテリーが満タンまでチャージされるのに，
平均的な日照時間(3時間/日)で13日間必要(必要日数 = 184.3Wh/1日の貯金14Wh)．
結局12V，30Ahのバッテリーを採用．トロージャン　SG-30

※コントローラ；
過充電，過放電防止機能がついていれば良い．Denryo　SunSaver(SS-6L)

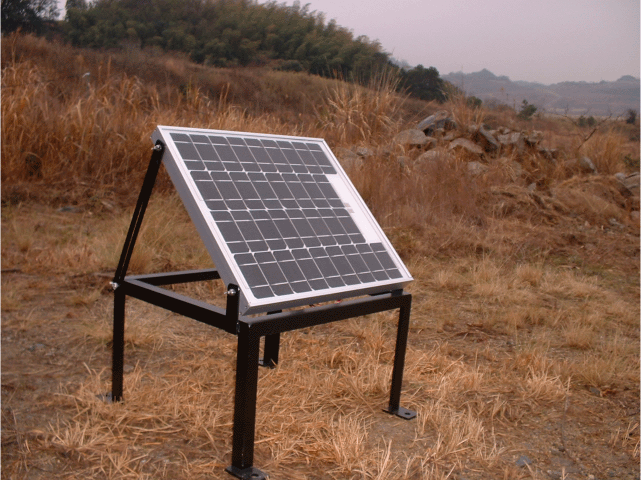

Solar Panel

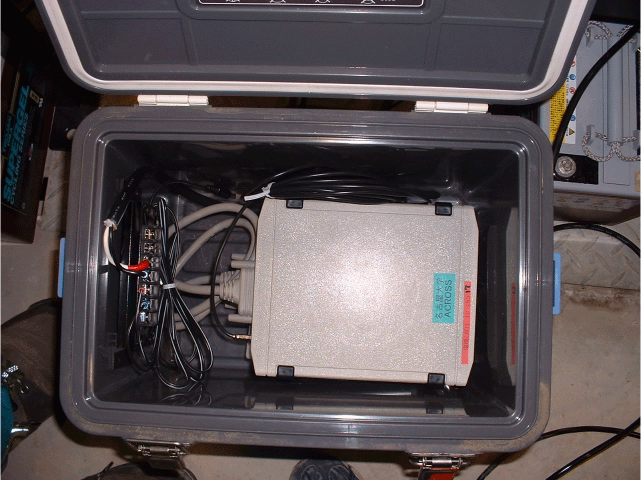

 アイスボックス内部(LS7000の下にAMPが入っている)

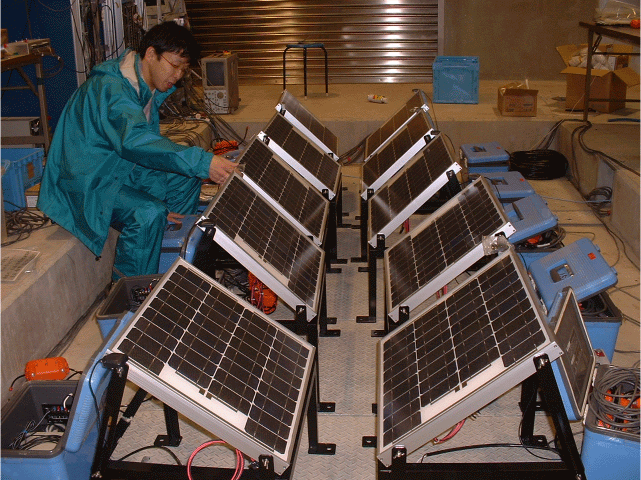

Solar Panel x10を組み立てるボス

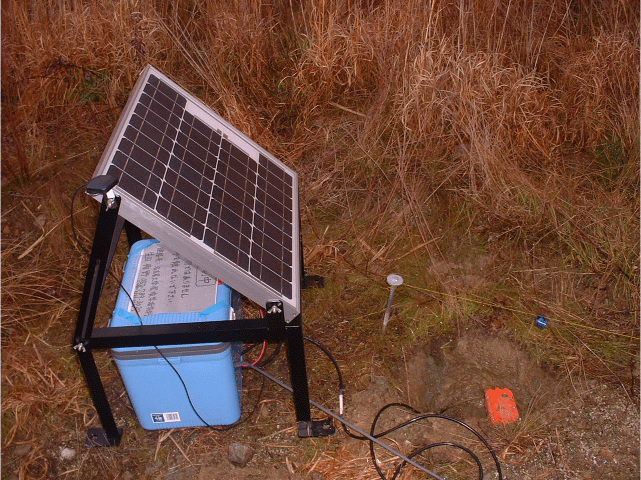

SolarPanel，地震計設置状況
